Correlación de imágenes digitales y seguimiento de marcadores-EduDIC

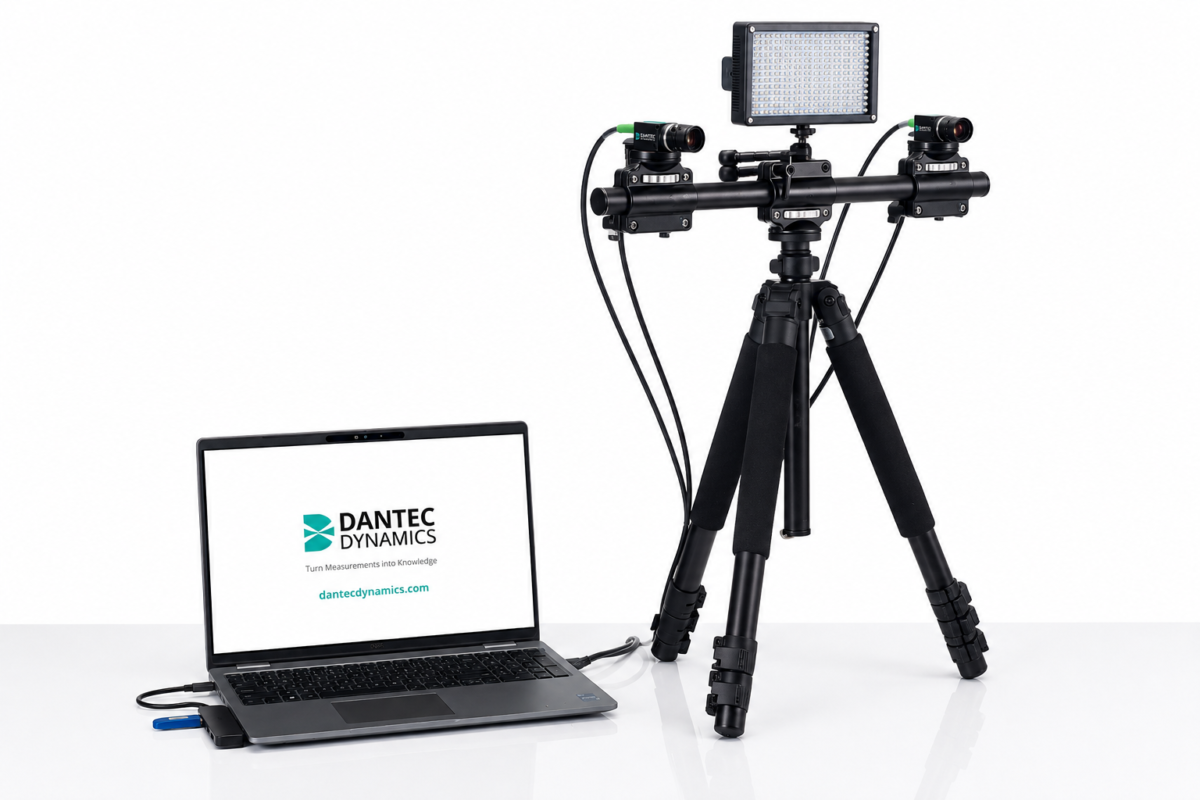

El EduDIC es un sistema de medición versátil diseñado para adaptarse a una amplia variedad de aplicaciones de ensayo de materiales. Su barra de montaje ajustable permite posicionar y alinear libremente las cámaras para utilizar diferentes ángulos estereoscópicos y distancias de línea base, mejorando la precisión de las mediciones tanto en el plano como fuera del plano. Es ideal para ensayos de tracción, compresión, pandeo, flexión y mecánica de fractura, e incorpora un objetivo estándar de 25 mm que proporciona un campo de visión de hasta 200 × 125 mm a una distancia de trabajo de 470 mm, ofreciendo resultados confiables y de alta precisión en aplicaciones de investigación y caracterización de materiales.

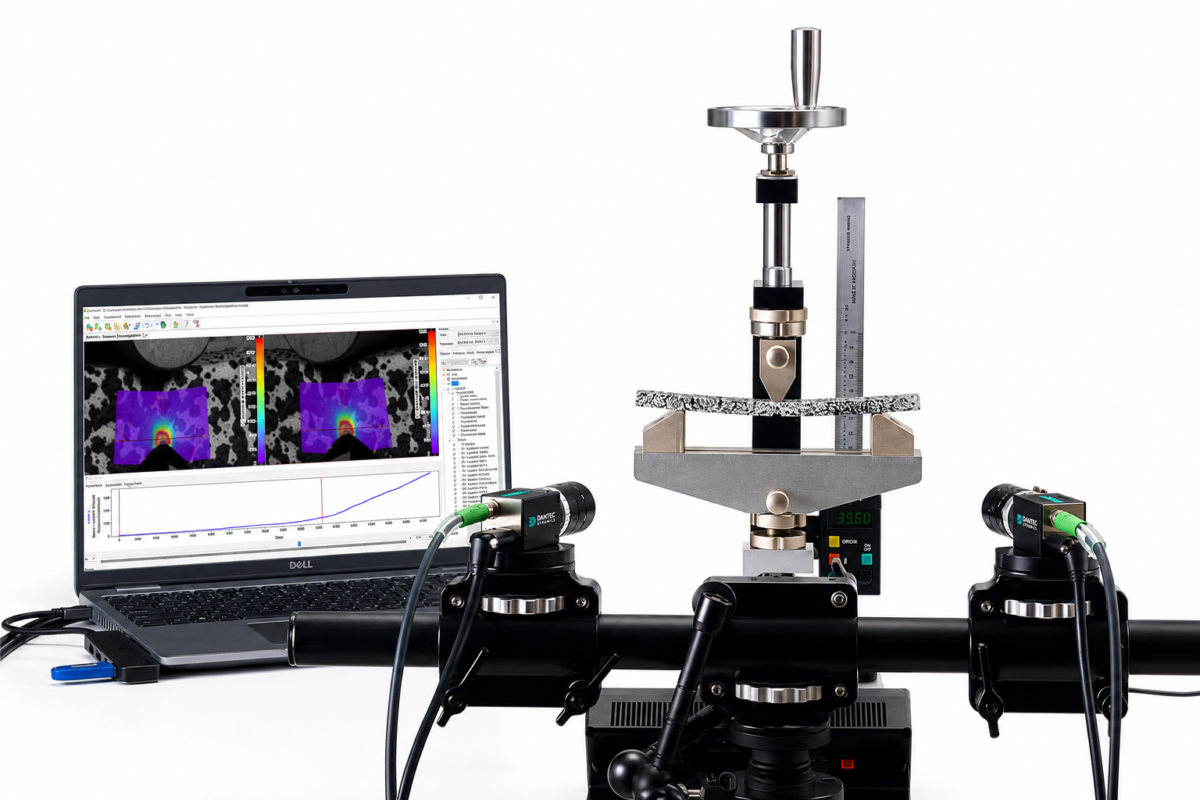

El software Istra4D ofrece una visualización 2D superpuesta de la Deformación Principal 1 (Deformación Mayor), permitiendo analizar con alta precisión el comportamiento de una probeta plástica con muesca durante un ensayo de flexión cuasi-estática de tres puntos. Esta función genera mapas de deformación en tiempo real sobre la imagen original de la muestra, facilitando la identificación de zonas críticas, la concentración de esfuerzos y la evolución de la deformación a lo largo del ensayo. Gracias a su representación visual intuitiva, mejora la interpretación de los resultados y optimiza los procesos de investigación, validación y caracterización de materiales.

El software Istra4D cuenta con una arquitectura completamente modular que permite adaptar sus funciones a las necesidades de cada aplicación de medición DIC. Su diseño escalable facilita la incorporación de nuevos módulos y capacidades a medida que evolucionan los requerimientos del laboratorio, ofreciendo una solución flexible para investigación y ensayos avanzados.

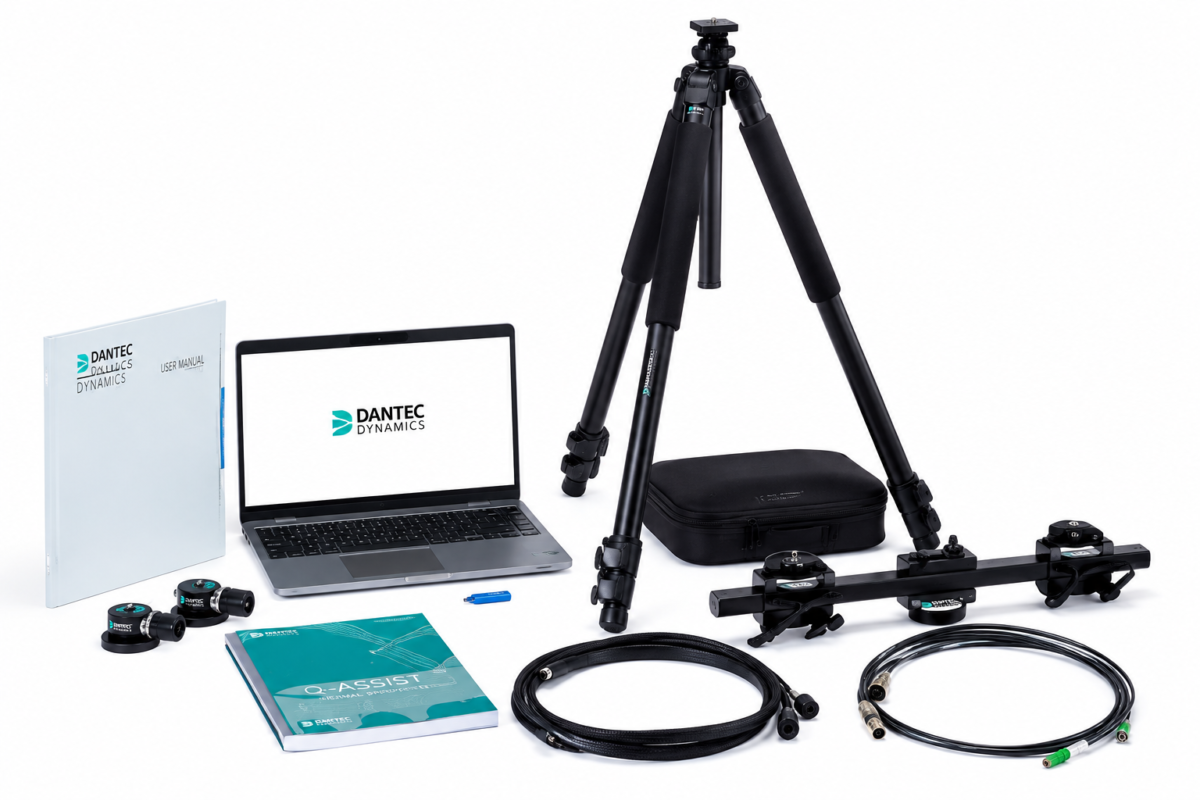

El sistema EduDIC incorpora todos los componentes necesarios para realizar ensayos mediante Correlación Digital de Imágenes (DIC) de forma precisa y eficiente. Integra cámaras de alta resolución, objetivos de precisión, barra de montaje ajustable, soporte de posicionamiento, software Istra4D, computador de control, cables de sincronización y accesorios, conformando una solución completa que facilita la adquisición de imágenes, el análisis de deformaciones y la visualización de resultados en una amplia variedad de aplicaciones de ensayo de materiales.
