Correlación de imágenes digitales y seguimiento de marcadores-FlexDIC

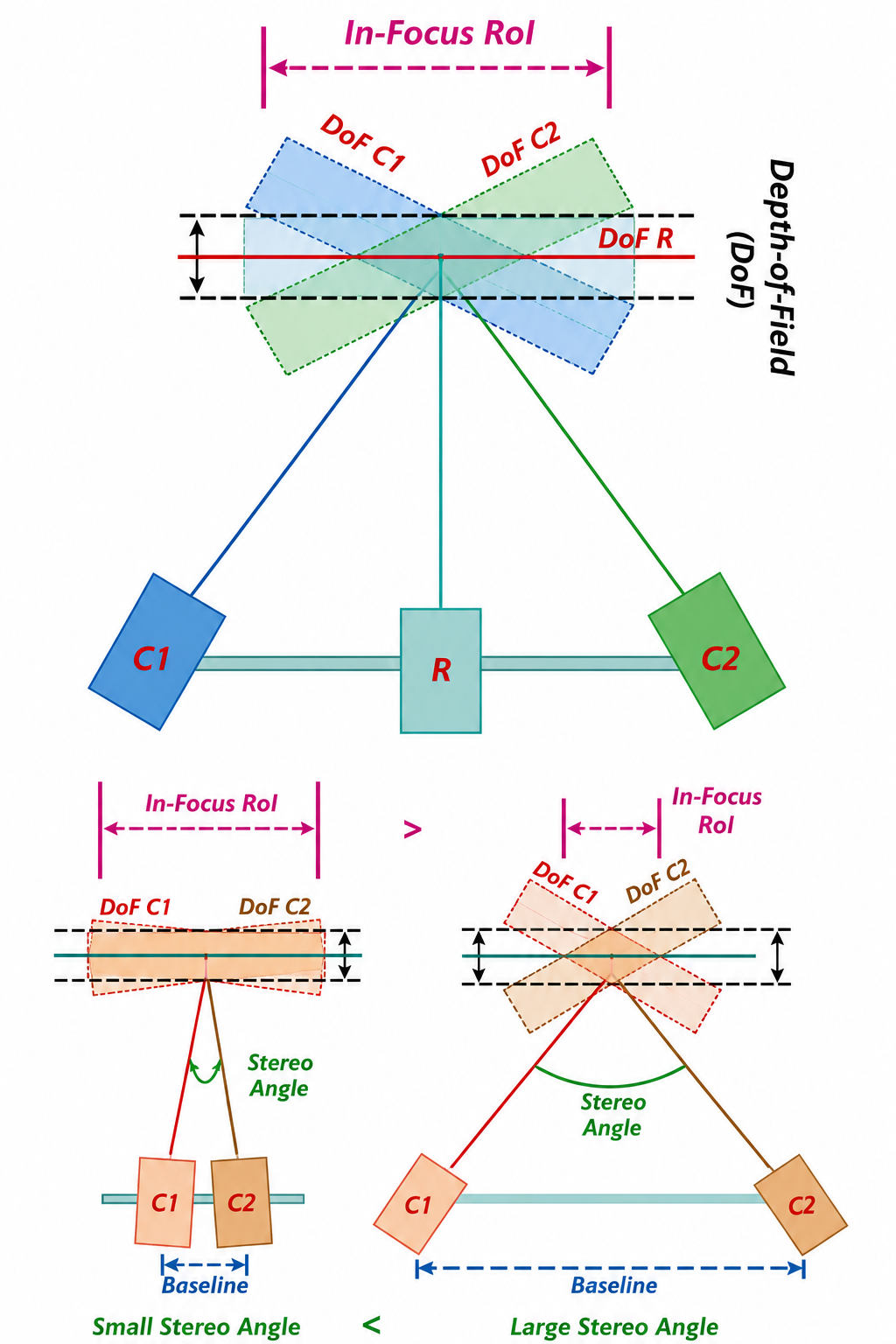

FlexDIC incorpora una arquitectura de medición que permite trabajar con configuraciones de 3 cámaras mediante la Perspectiva de Cámara de Referencia Central (CRCP) y con sistemas estéreo tradicionales de 2 cámaras. Esta flexibilidad facilita adaptar la geometría de captura al tamaño, forma y condiciones del ensayo, proporcionando una solución versátil para la medición tridimensional de desplazamientos, deformaciones y comportamiento superficial de materiales. La configuración de cámaras puede optimizarse según las necesidades del análisis, ampliando las posibilidades de aplicación de FlexDIC en ensayos experimentales y caracterización avanzada.

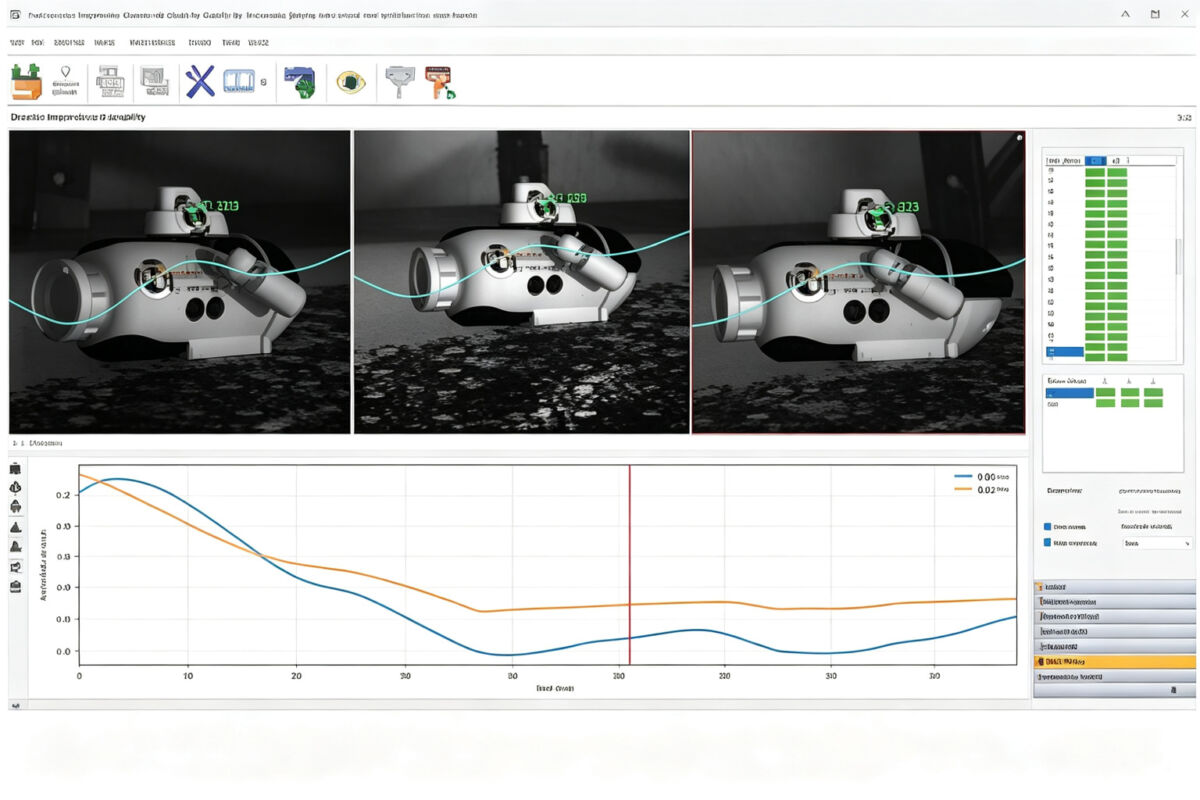

El sistema de Correlación de imágenes digitales y seguimiento de marcadores-FlexDIC permite realizar el seguimiento preciso de puntos mediante Istra4D para analizar el movimiento de inmersión de un submarino RC dentro de un tanque de agua. Esta metodología facilita identificar desplazamientos y cambios de posición durante el descenso, proporcionando información visual y cuantificable sobre la trayectoria del modelo en condiciones controladas. Es una alternativa especialmente útil para ensayos de dinámica, validación de prototipos y estudios experimentales de comportamiento subacuático, donde registrar el movimiento con precisión es fundamental para evaluar el desempeño del diseño.

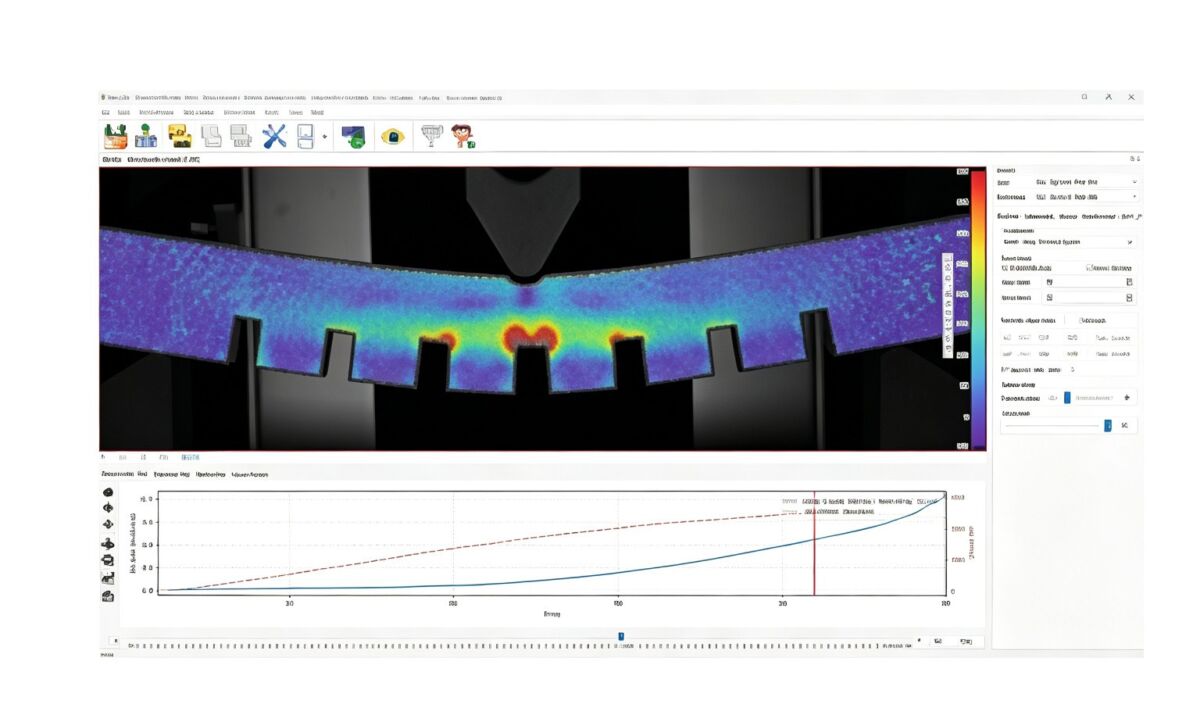

FlexDIC, mediante la visualización Istra4D 2D-overlay, permite representar de forma intuitiva la distribución de la primera deformación principal sobre un cupón de ensayo fabricado mediante impresión 3D y equipado con un agujero de geometría tricéntrica. Durante la prueba de tracción, el sistema permite observar cómo se concentra y evoluciona la deformación alrededor de las zonas críticas de la pieza, facilitando la interpretación del comportamiento del material y la identificación de áreas sometidas a mayores niveles de esfuerzo.

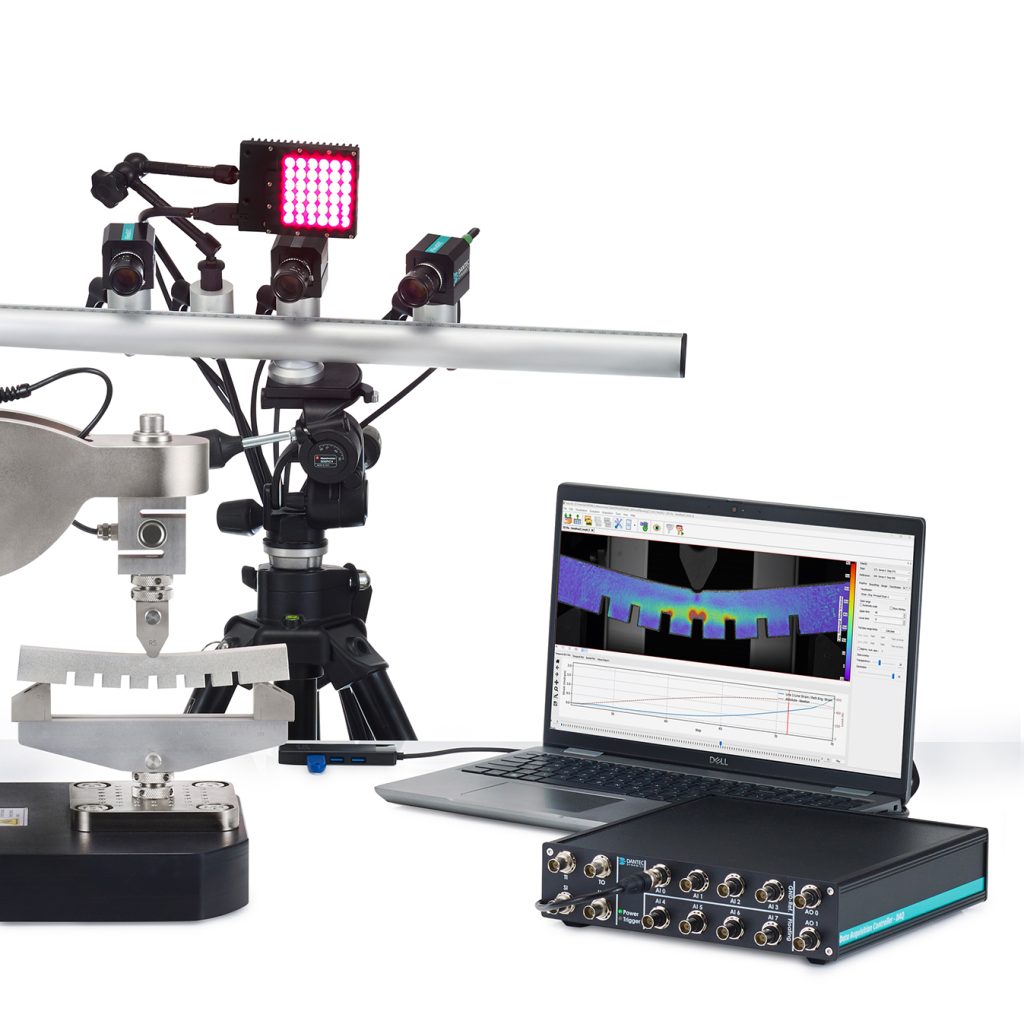

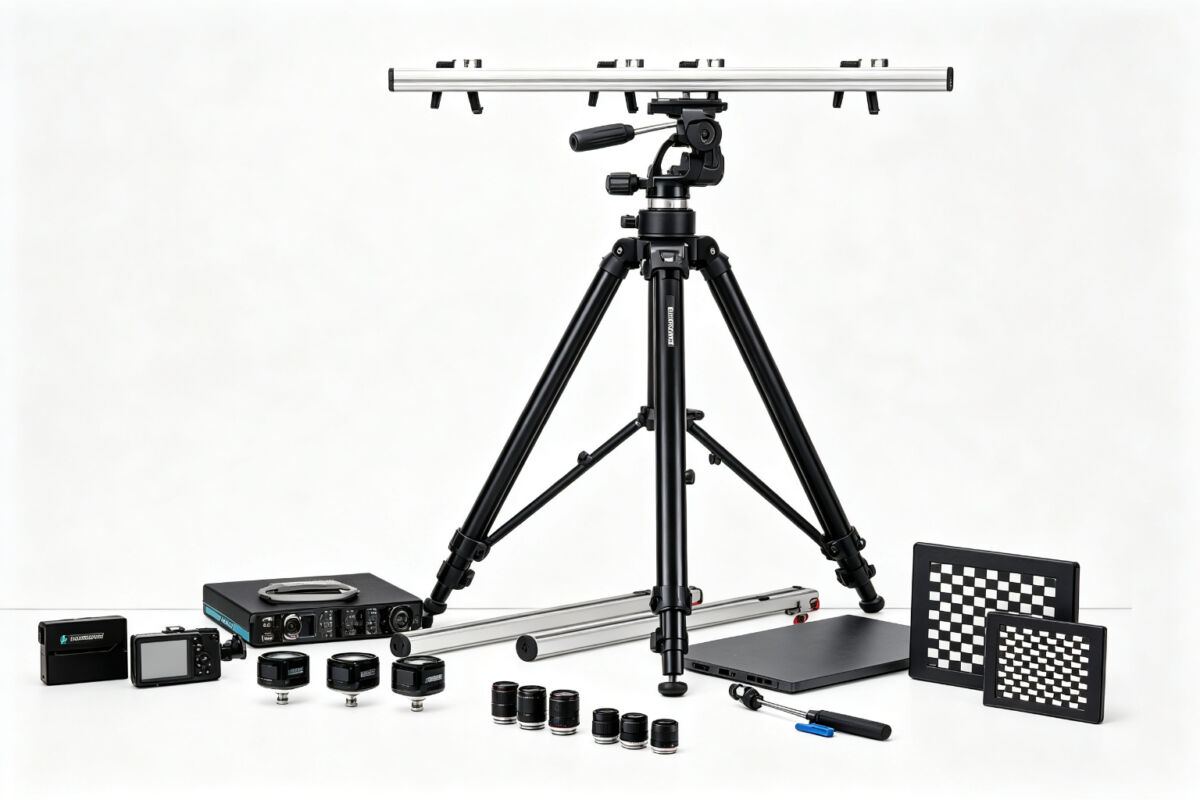

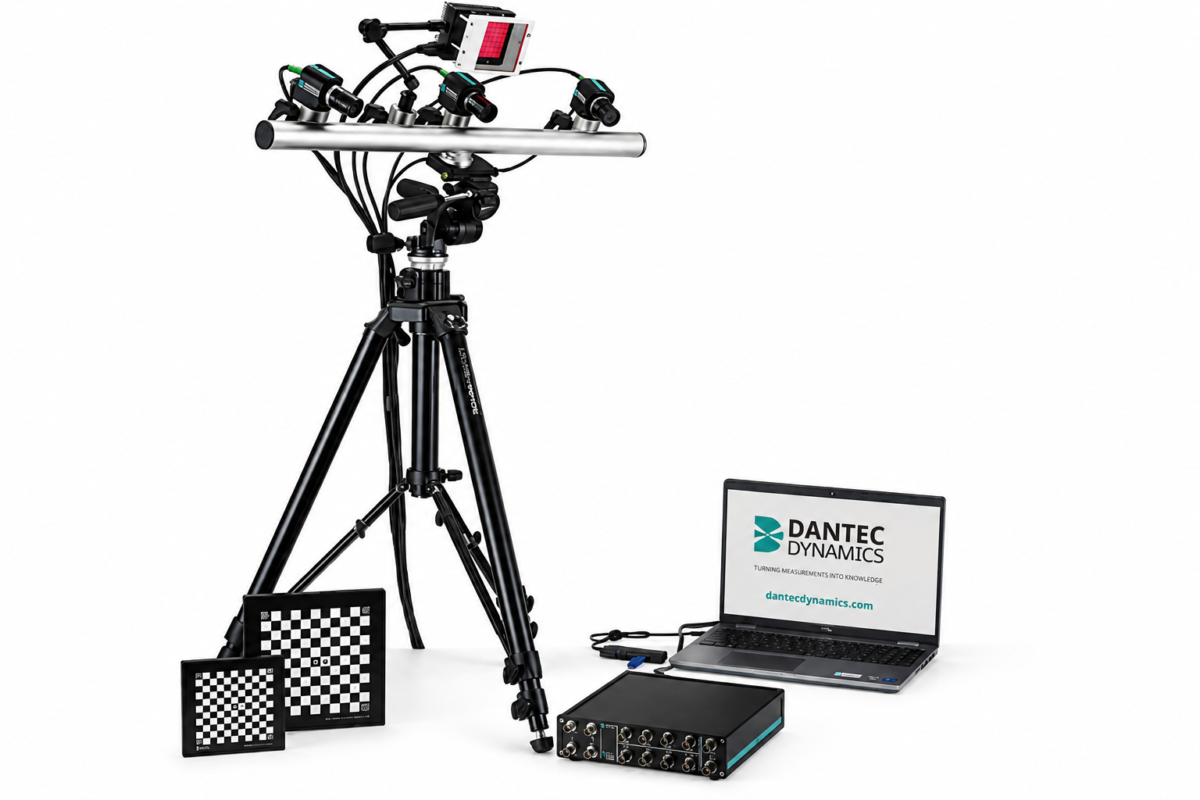

FlexDIC integra cámaras digitales de alta resolución, sistemas de iluminación, soportes de posicionamiento y el software Istra4D para realizar mediciones ópticas de desplazamiento y deformación. Sus componentes trabajan de forma sincronizada para capturar, procesar y visualizar el comportamiento de superficies durante diferentes tipos de ensayos. Esta arquitectura permite configurar el sistema según la geometría, dimensiones y condiciones de cada aplicación, ofreciendo una solución versátil para caracterización de materiales, validación de prototipos y análisis estructural.
