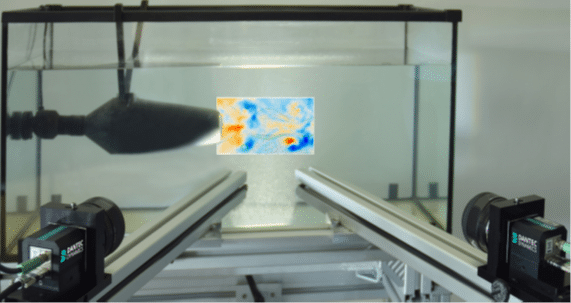

La velocimetría de imagen de partículas EduPIV de Dantec Dynamics representa un hito en la educación de ingeniería y ciencias físicas. Este sistema integral, diseñado bajo el concepto "llave en mano" (turnkey), ha sido desarrollado para cerrar la brecha entre la teoría compleja de la mecánica de fluidos y la experimentación práctica en laboratorios universitarios. Al implementar el edupiv, las instituciones educativas pueden ofrecer a sus estudiantes acceso a tecnología de medición de vanguardia que, hasta hace poco, estaba reservada exclusivamente para centros de investigación de alto nivel debido a sus costos y requisitos de seguridad.
¿Qué es la Velocimetría de Imagen de Partículas (PIV)?

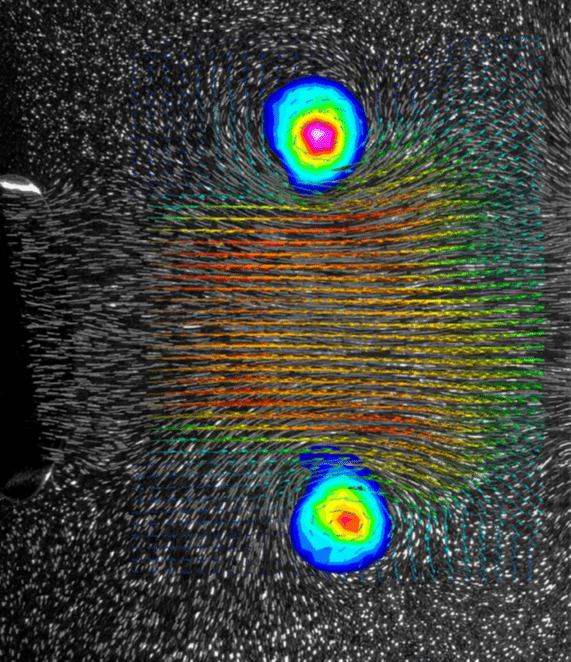

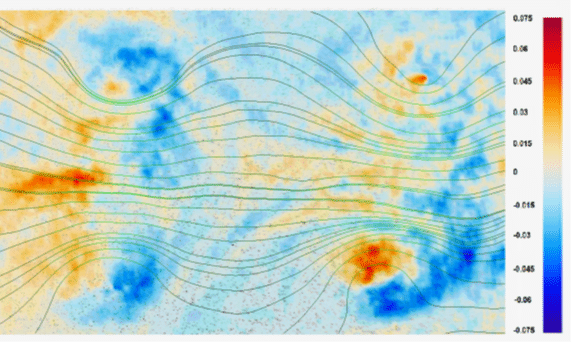

La velocimetría de imagen es una técnica de medición óptica no intrusiva que permite obtener campos de velocidad instantáneos en un flujo. A diferencia de los métodos tradicionales como los tubos de Pitot o la anemometría de hilo caliente, que miden la velocidad en un solo punto, el sistema EduPIV permite visualizar y cuantificar el movimiento del fluido en todo un plano de manera simultánea. Esto es fundamental para entender fenómenos complejos como la formación de vórtices, capas límite y turbulencia, elementos críticos en el estudio de la mecanica de fluidos.
Seguridad y Eficiencia: El Corazón del EduPIV
Una de las barreras principales para la adopción de sistemas PIV en la enseñanza ha sido tradicionalmente el uso de láseres de alta potencia (Clase 4), los cuales requieren gafas de protección, áreas aisladas y protocolos estrictos. El sistema EduPIV revoluciona este aspecto al sustituir el láser por una fuente de iluminación LED de alta intensidad (120 W). Esta innovación permite que el equipo sea operado en un salón de clases convencional de manera totalmente segura, sin sacrificar la calidad de la iluminación necesaria para capturar imágenes de alta resolución.

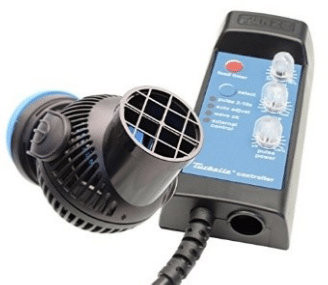

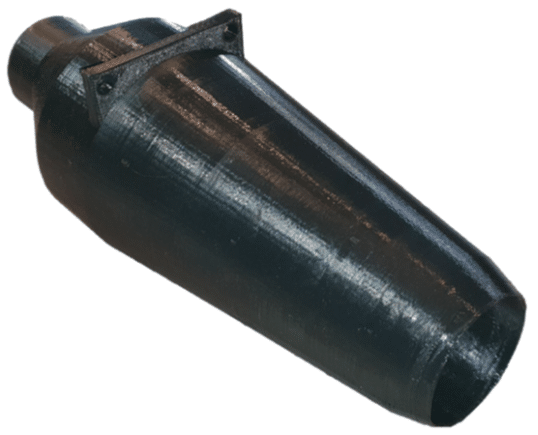

El diseño compacto de sobremesa incluye un circuito de flujo completo con un tanque de 112 litros, una bomba controlable y una boquilla de chorro, lo que garantiza que los usuarios tengan todo lo necesario para comenzar las prácticas de laboratorio de inmediato, sin necesidad de adquirir accesorios adicionales.
